Precadru tamplarie SoudaFrame SWI, plastic armat cu fibra de sticla, 90x95x2200mm

Soudal
349,90 RON (TVA inclus)
399,43 RON
Soudal
Iti recomandam si:
  • Adeziv lipire precadru SoudaFrame SWI, gri, 600 ml, Soudaseal SWU
    Adauga in cos
  • Set clema cu arc pentru sistemul de precadre ferestre SoudaFrame SWI, 18 buc
    Adauga in cos
  • Set conectori metalici pentru sistemul de precadre ferestre SoudaFrame SWI, 50 buc
    Adauga in cos
  • Set coltare metalice pentru sistemul de precadre ferestre SoudaFrame SWI, 24 buc
    Adauga in cos
Comenzile peste 200 lei au transport gratuit
Cumperi mai mult, platesti mai putin!
Cantitate: 5+ 10+ 15+ 25+ 45+ 70+
Discount: 10% 15% 17% 19% 22% 25%
Cod produs - SKU S137368
Disponibil cu precomanda

Livrare rapida 24-48 H


Suport tehnic gratuit


Plata securizata prin card bancar


14 zile retur

Alti clienti au cumparat si:

Descriere

SoudaFrame SWI este un sistem de precadru special dezvoltat pentru instalarea elementelor de constructie (de exemplu, ferestre, usi) în stratul de izolatie din fata peretelui (interior sau exterior).

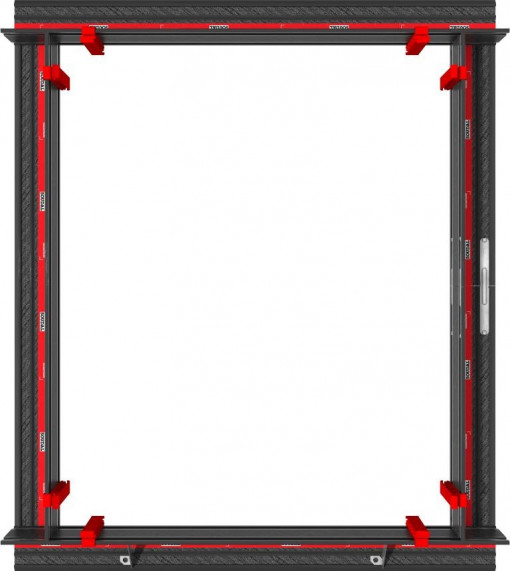

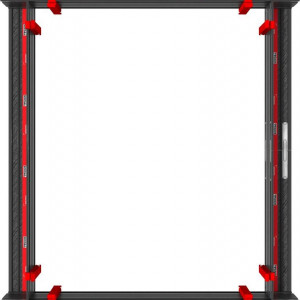

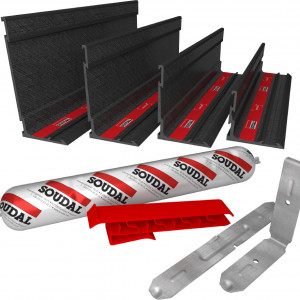

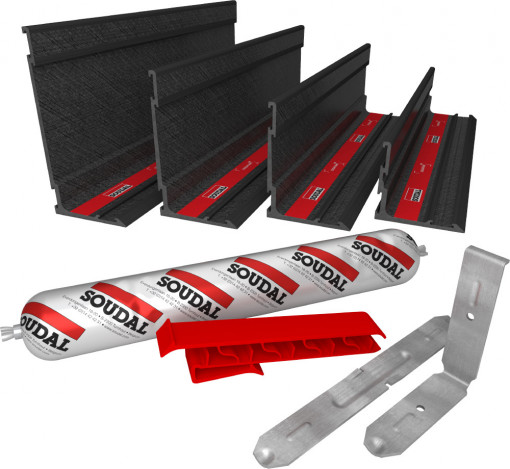

Sistemul de instalare in exteriorul peretelui consta din elemente de cadru usoare în formă de L din plastic armat cu fibra de sticla (GFRP), care se potrivesc cu precizie pentru colturi metalice si conectori de extensie (SWI Corner si SWI Link), un suport metalic pentru un transfer sporit de sarcina sau de protectie impotriva caderii (SWI Support), un adeziv special dezvoltat (Soudaseal SWI) pentru instalarea etansa la aer si ploaie torentiala si etansarea cadrului pe perete si SWI Clips pentru o instalare usoara de către un singur operator cu dimensiuni standardizate de imbinare perimetrala.

Acreditari si teste

Proprietati si avantaje ale precadrelor pentru ferestre SoudaFrame SWI:

  • Elemente usoare de cadru in forma de L, disponibile in diferite dimensiuni;
  • Profile foarte lungi 2200mm (= mai putine conexiuni);
  • Capacitate portanta mare
  • Eficienta termica foarte mare;
  • Conexiune etansa la aer si ploaie - 600 Pa;
  • Dupa instalare, potrivit pentru aplicarea adezivilor, ipsos, benzi, vopsea, etc (se recomanda testarea
  • preliminara)
  • Instalare de catre 1 singur om (pentru ferestre de dimensiuni normale)
  • Preasamblare foarte rapida a cadrului datorita conectorilor cu fixare precisa: SWI Corner si SWI Link;
  • Se poate asambla cadrul complet inainte si doar lipit pe perete;
  • Protectie la cadere garantata prin utilizarea consolelor SWI Support, chiar si pentru ferestre foarte mari si grele, inclusiv usi glisante;
  • Usor de instalat atat la asamblare cat si la reglare, este necesara doar o ajustare pentru intregul cadru (in loc sa fixati si sa reglati fiecare element separat)
  • Gaurire simultan prin cadru si perete, este necesar doar 1 burghiu si 1 surub (≥ 80 mm) indiferent de grosimea izolatiei;
  • Dimensiune standardizata a imbinarii (cca. 17mm) in jurul tocului ferestrei datorita clipsului SWI;
  • O instalare standardizata pentru toate dimensiunile SoudaFrame SWI;
  • Compatibilitate garantata cu toate produsele SWS;
  • Respecta cerintele conform DIN 4108 (EnEv) si recomandarile ghidului de instalare RAL;

Standarde si certificate precadre SoudaFrame SWI:

  • Standarde și certificate:
  • Test de sistem IFT MO/01: PB 17-002267-PR01-1 (IFT Rosenheim)
  • IFT MO/02/1: PB 17-002267-PR03 (IFT Rosenheim)
  • IFT MO/02/2: PB 17-002267-PR04 (IFT Rosenheim)
  • Conductivitate termica MPA: Nr. 185542 (MPA Hannover)
  • Reactia la foc MFPA: KB 3.1/18-189-2 (MFPA Leipzig)
  • UGent systemtest (Universitatea din Gent, BE)

Metoda de aplicare:

  • Următoarele instrumente sunt necesare pentru personalizarea și asamblarea SoudaFrame SWI: un metru, un fierastrau (sau masina de taiat), un pistol cu folie, Soudaseal SWI, suruburi de fixare a cadrului, un burghiu combinat, un burghiu pentru metal si beton, un ciocan de cauciuc si suficiente piese de SWI Link, SWI Corner, SWI Clip și SWI Support.
  • Determinati lungimea corecta a celor 4 laturi ale cadrului de sustinere pe baza deschiderii fatadei si taiati elementele cadrului la dimensiune utilizand un fierastrau adecvat (de exemplu, fierastrau circular pentru taiere oblică ø 305 mm cu lama diamantata).
  • Extragerea prafului este insistent recomandata.
  • Elementele de cadru mai mici de 40 cm nu pot fi utilizate.

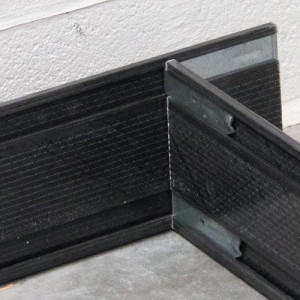

  • Conectati cele 4 laturi ale cadrului utilizand conectorii SWI Corner (2 pe colt).
  • Utilizati un ciocan de cauciuc pentru asamblare.

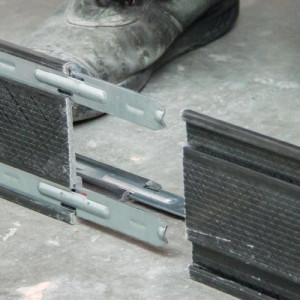

  • Pentru extinderea cadrului de sustinere, 2 elemente de cadru pot fi legate prin intermediul conectorilor plug-in SWI Link (3 per extensie).
  • Aplicati 2 linii neintrerupte de Soudaseal SWI aprox. 1 cm de fiecare margine cu o duza triunghiulara pe toata circumferinta cadrului suport SoudaFrame SWI.
  • Aplicati o linie suplimentara peste imbinarile de legatura ale colturilor si în zona in care a fost extins cadrul.
  • Asezati cadrul complet preasamblat pe perete, apasați bine si glisati inainte si inapoi si in sus si in jos pentru a distribui uniform adezivul.
  • Asigurati-va ca SoudaFrame SWI instalat este complet nivelat si patrat si gauriți gaurile pentru suruburi folosind un burghiu pentru beton (ø 10 mm).

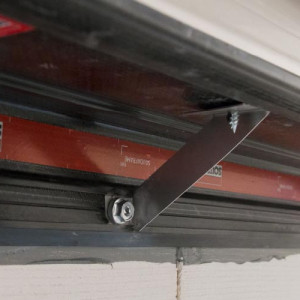

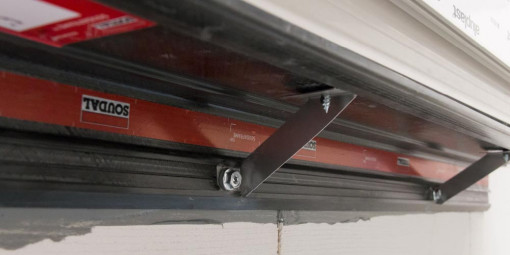

  • Asezati suficiente suporturi SoudaFrame SWI în funcție de greutatea elementului de fatada si/sau de protectia impotriva caderii dorita.
  • Se recomanda sa insurubati elementul cadru de jur imprejur. Trebuie plasate cel putin 4 suruburi hexagonale, cate 1 în fiecare element vertical de cadru (15 cm deasupra muchiei de taiere inferioara) si minim 2 în elementul de cadru orizontal inferior (25 cm din muchia de taiere a fiecarei parti). Distanta maxima dintre 2 suruburi este de 70 cm. Dacă distanta depaseste 70 cm, este necesar un surub suplimentar.
  • Suruburile recomandate sunt suruburi de fixare a cadrului hexagonale de cel putin 80 mm lungime, de tip SXR 10 x 80 FUS sau echivalent, si adaptate tipului de perete.
  • Aplicați o sfera suplimentara de Soudaseal SWI în colturile interioare ale cadrului.

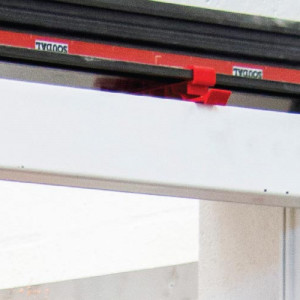

  • Glisati clemele SWI pe cadru si asezati fereastra pe cleme.
  • Fixati geamul în SoudaFrame SWI utilizând șuruburile adecvate pentru ferestre si asigurati o etansare etansa la aer si la ploaie intre SoudaFrame SWI si rama ferestrei utilizând produsele SWS corespunzatoare.
Material

GFRP - plastic armat cu fibra de sticla




Material

GFRP - plastic armat cu fibra de sticla




Clasa de reactie la foc                          EN 13501-1

                                                          DIN 4102

Clasa E (inflamabilitate normala)

Clasa B1




Conductivitate termica (λ)                       EN 12667
λ = 0.125 W/(m.K)


Rezistenta la temperatura
-40 °C → 90 °C



Temperatura de aplicare
5 °C → 35 °C



Grosime
Variabila (4 pana la 6 mm)


Greutate/metru 90 mm  = 2,200 kg/m
130 mm = 2,583 kg/m
160 mm = 2,940 kg/m
200 mm = 3,322 kg/m




Rezistenta la imbatranire Excelent


Rezistenta la umiditate Excelent


Rezistenta chimica Excelent


Rezistenta la extragere a surubului de fixare cadru FRK = 1.08 kN


Rezistenta la compresiune a surubului de fixare a cadrului FRK = 1.17 kN


Transfer de sarcina 90 mm  ≤ 787 kg/m (a)
130 mm ≤ 629 kg/m (b)
160 mm ≤ 500 kg/m (b)
200 mm ≤ 375 kg/m (b)
Protectie impotriva caderii FRK, max = 3,87 kN (c)

(a) Valori la deformare de 3 mm, cu cadru lipit și cu șuruburi, zidărie: beton C20/25.

(b) Valori la deformare de 3 mm, cu un cadru lipit și înșurubat incl. Suport SoudaFrame SWI, zidărie: beton C20/25.

(c) Valori cu toc de fereastră + șurub într-un cadru de 200 mm incl. Suport SWI SoudaFrame.
